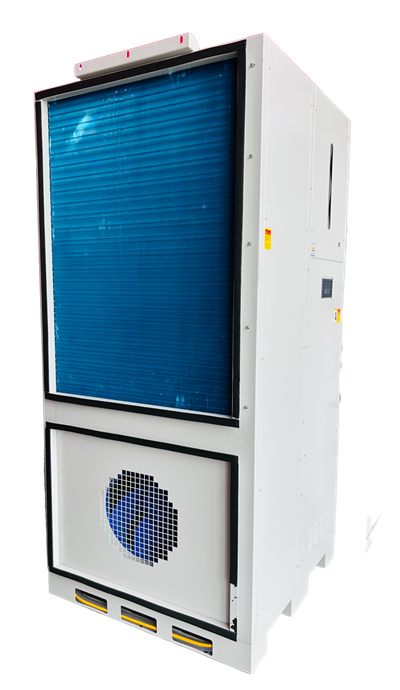

儲能熱管理系統
解決方案 |
該解決方案是用于給柜內部提供一個合適的溫度環境，確保柜內設備的使用壽命。針對電力機房、儲能電站散熱場合而開發的一款產品。本產品功能齊備，可靠性高，安裝簡單便捷，通電后即可工作，無需復雜調試。具有以下優點：
1.落地柜式安裝，—體化設計，整機內置，節省空間?？杉尚嘛L(fēng)、熱交換等模式;
2.風量大，送風距離遠，溫度分布均勻，不易產生凝露?？照{(diào)室外冷凝側進風口，出風口增加防雨罩;
3.精確控制，運行不間斷，節省了運行成本與維護成本；
4.大屏幕LCD顯示，方便操控，具備系統檢測、告警以及保護功能，還有標配電加熱功能。使用的是符合ROHS要求的R410環保制冷劑。
| 5000W儲能機柜風冷機組 | |
| 產品型號 | SAD150-2 |
| 制冷量（W） | 5000 |
| 額定電壓（V/PH/HZ） | 220/1/50 |
| 額定電流（A） | 3.00 |
| 輸入功率（W） | 1980 |
| 高*寬*深 | 1640*672*297 |
| 重量（KGS） | 100 |
| 3500W儲能機柜風冷機組 | |
| 產品型號 | SAD135-2 |
| 制冷量（W） | 3500 |
| 額定電壓（V/PH/HZ） | 220/1/50 |
| 額定電流（A） | 6.18 |
| 輸入功率（W） | 1360 |
| 高*寬*深 | 1208*549*220 |
| 重量（KGS） | 60 |
| 3000W儲能機柜風冷機組 | |
| 產品型號 | SAD130-2 |
| 制冷量（W） | 3000 |
| 額定電壓（V/PH/HZ） | 220/1/50 |
| 額定電流（A） | 5.63 |
| 高*寬*深 | 1208*549*220 |
| 輸入功率（W） | 1240 |
| 重量（KGS） | 60 |
| 2500W儲能機柜風冷機組 | |
| 產品型號 | SAD125-2 |
| 制冷量（W） | 2500 |
| 額定電壓（V/PH/HZ） | 220/1/50 |
| 額定電流（A） | 4.09 |
| 輸入功率（W） | 900 |
| 高*寬*深 | 1087*460*188 |
| 重量（KGS） | 42 |
| 2000W儲能機柜風冷機組 | |
| 產品型號 | SAD120-2 |
| 制冷量（W） | 2000 |
| 額定電壓（V/PH/HZ） | 220/1/50 |
| 額定電流（A） | 3.38 |
| 輸入功率（W） | 745 |
| 高*寬*深 | 1087*460*188 |
| 重量（KGS） | 42 |
| 1500W儲能機柜風冷機組 | |
| 產品型號 | SAD115-2 |
| 制冷量（W） | 1500 |
| 高*寬*深 | 791*497*188 |
| 額定電壓（V/PH/HZ） | 220/1/50 |
| 額定電流（A） | 2.75 |
| 輸入功率（W） | 605 |
| 重量（KGS） | 32 |
| 1200W儲能機柜風冷機組 | |
| 產品型號 | SAD112-2 |
| 制冷量（W） | 1200 |
| 額定電壓（V/PH/HZ） | 220/1/50 |
| 額定電流（A） | 2.20 |
| 輸入功率（W） | 485 |
| 高*寬*深 | 791*497*188 |
| 重量（KGS） | 32 |
| 1000W儲能機柜風冷機組 | |
| 產品型號 | SAD110-2 |
| 制冷量（W） | 1000 |
| 額定電壓（V/PH/HZ） | 220/1/50 |
| 額定電流（A） | 1.93 |
| 輸入功率（W） | 426 |
| 高*寬*深 | 791*497*188 |
| 重量（KGS） | 32 |
| 800W儲能機柜風冷機組 | |
| 產品型號 | SAD108-2 |
| 制冷量（W） | 800 |
| 額定電壓（V/PH/HZ） | 220/1/50 |
| 額定電流（A） | 1.86 |
| 輸入功率（W） | 410 |
| 高*寬*深 | 692*455*155 |
| 重量（KGS） | 21 |
| 600W儲能機柜風冷機組 | |
| 產品型號 | SAD106-2 |
| 制冷量（W） | 600 |
| 額定電壓（V/PH/HZ） | 220/1/50 |
| 額定電流（A） | 1.63 |
| 輸入功率（W） | 360 |
| 高*寬*深 | 692*455*155 |
| 重量（KGS） | 21 |
| 400W儲能機柜風冷機組 | |
| 產品型號 | SAD104-2 |
| 制冷量（W） | 400 |
| 額定電壓（V/PH/HZ） | 220/1/50 |
| 額定電流（A） | 1.30 |
| 輸入功率（W） | 240 |
| 高*寬*深 | 583*353*165 |
| 重量（KGS） | 16 |
| 300W儲能機柜風冷機組 | |
| 產品型號 | SAD103-2 |
| 制冷量（W） | 300 |
| 額定電壓（V/PH/HZ） | 220/1/50 |
| 額定電流（A） | 1.25 |
| 輸入功率（W） | 220 |
| 高*寬*深 | 583*353*165 |
| 重量（KGS） | 16 |
| 8kw 儲能液冷機組 | |
| 產品型號 | BTMS 8kw |
| 額定制冷量 | ≥8KW |
| 系統COP | ≥1.6@額定工況 |
| 額定輸入電壓 | 380Vac(323-552Vac) |
| 額定輸入頻率 | 50Hz/60 Hz |
| 額定輸入電流 | ≤16A (以實測數據為準) |
| 壓縮機 | 380Vac(323-552Vac) |
| 鈑金厚度 | 1.5 mm (min) |
| 壓縮機轉速 | 4500rpm（900~7200rpm） |
| 額定輸入電流 | 0.6A |
| 壓縮機額定輸入電流 | 10A |
| ACDC模塊2 | 380Vac(323-552Vac) |
| ACDC模塊1 | 220Vac (90-305 Vac) |
| 額定輸入電流 | 3.0A |
| WPTC | 380Vac(323-552Vac) |
| 額定輸入電流 | 7.0A |
| 冷媒 | R134a |
| 用量 | 1500g（以加注標定報告為準） |
| 膨脹閥 | 2.5ton A充F銅閥 |
| 外形尺寸（長x深x高） | 1200x266x1040mm (max) |
| 表面處理 | 電泳涂層 |
| 材料 | 鋁 |
| 隔熱 | 板式換熱器及部分管路保溫海綿包裹 |
| 10kw 儲能液冷機組 | |
| 產品型號 | BTMS 10kw |
| 額定制冷量 | ≥10KW |
| 系統COP | ≥2@額定工況 |
| 額定輸入電壓 | 380Vac(323-552Vac) |
| 額定輸入頻率 | 50Hz/60 Hz |
| 額定輸入電流 | ≤16A (以實測數據為準) |
| 壓縮機 | 380Vac(323-552Vac) |
| 壓縮機轉速 | 6000rpm（900~7200rpm） |
| 壓縮機額定輸入電流 | 7.0A |
| ACDC模塊1 | 220Vac (90-305 Vac) |
| 額定輸入電流 | 1.3A |
| WPTC | 380Vac(323-552Vac) |
| 額定輸入電流 | 10.8A |
| 冷媒 | R134a |
| 隔熱 | 板式換熱器及部分管路保溫海綿包裹 |
| 材料 | 鍍鋅板 |
| 表面處理 | 靜電噴塑 |
| 鈑金厚度 | 1.5 mm (min) |
| 外形尺寸(長x深x高) | 1100x3501100 mm(max) |
| 膨脹閥 | ETS6-25 |
| 用量 | 1730g（以加注標定報告為準） |
| 15kw 儲能液冷機組 | |
| 分項 | 技術參數 |
| 模式 | 熱泵+重力熱管 |
| 安裝方式 | 立式 |
| 制冷劑 | R410A |
| 制冷量 | ≥15kW |
| COP | ≥2.0 |
| 制熱量 | 10kw |
| 載冷劑 | 50%乙二醇水溶液 |
| 輸入電壓 | 380V |
| 輸入頻率 | 50/60Hz |
| 外形尺寸（長x深x高） | 980x630x2400mm |
| 40kw 儲能液冷機組 | |
| 分項 | 技術參數 |
| 模式 | 單冷+電加熱 |
| 安裝方式 | 立式 |
| 制冷劑 | R407C |
| 制冷量 | ≥40kW |
| COP | ＞2.0 |
| 制熱量 | 6.5KW |
| 載冷劑 | 50%乙二醇水溶液 |
| 輸入電壓 | 380V |
| 輸入頻率 | 50/60Hz |
| 外形尺寸（長x深x高） | 1000x1000x2200mm |
